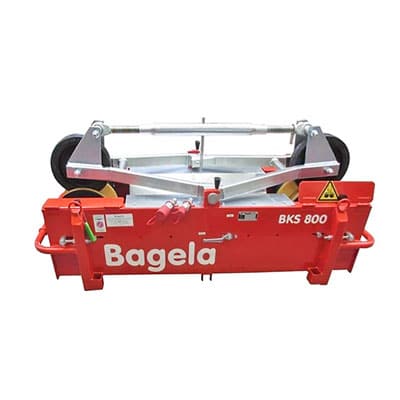

Kabeln går över två par koniska och gummiklädda drivhjul, som drivs av en el- eller hydraulmotor. Två tryckhjul pressar in kabeln i spåren på de två drivhjulen, vilket säkerställer tillräcklig friktion. För effektiv kraftöverföring består de koniska drivhjulen av ett speciellt, mycket elastiskt, segt och slitstarkt gummimaterial med hög friktionskoefficient.
Gapet i drivhulen kan varieras, så att kabel (eller rör) med Ø30 till Ø180 mm i diameter alternativt tre enkelledade 20 kV-kablar i en tråd kan skjutas. Efter att kabeln har förlagts kan överdelen tas bort och kabeln tas ut och läggas åt sidan. Eftersom kabelmataren är extremt låg (340 mm) blir det inga oönskade böjar i kabeln efter genomförd tryckning. Tack vare sin kompakta design kan kabelmataren användas i vilken grav eller grop som helst.
Elmotor eller Hydraulmotor
- Kabelmataren drivs som standard av en 1.5kW / 380V elmotor. Flera matare kan seriekopplas och drivas parallellt.
- På begäran kan mataren levereras med hydraulmotor för att kopplas till ett bensin- (B-010-120-01V) eller dieseldrivet (B-010-120-02) hydrauliskt power pack, alternativt anslutas till ex. hydraulsystemet i en grävare.
Sahlins Sweden
